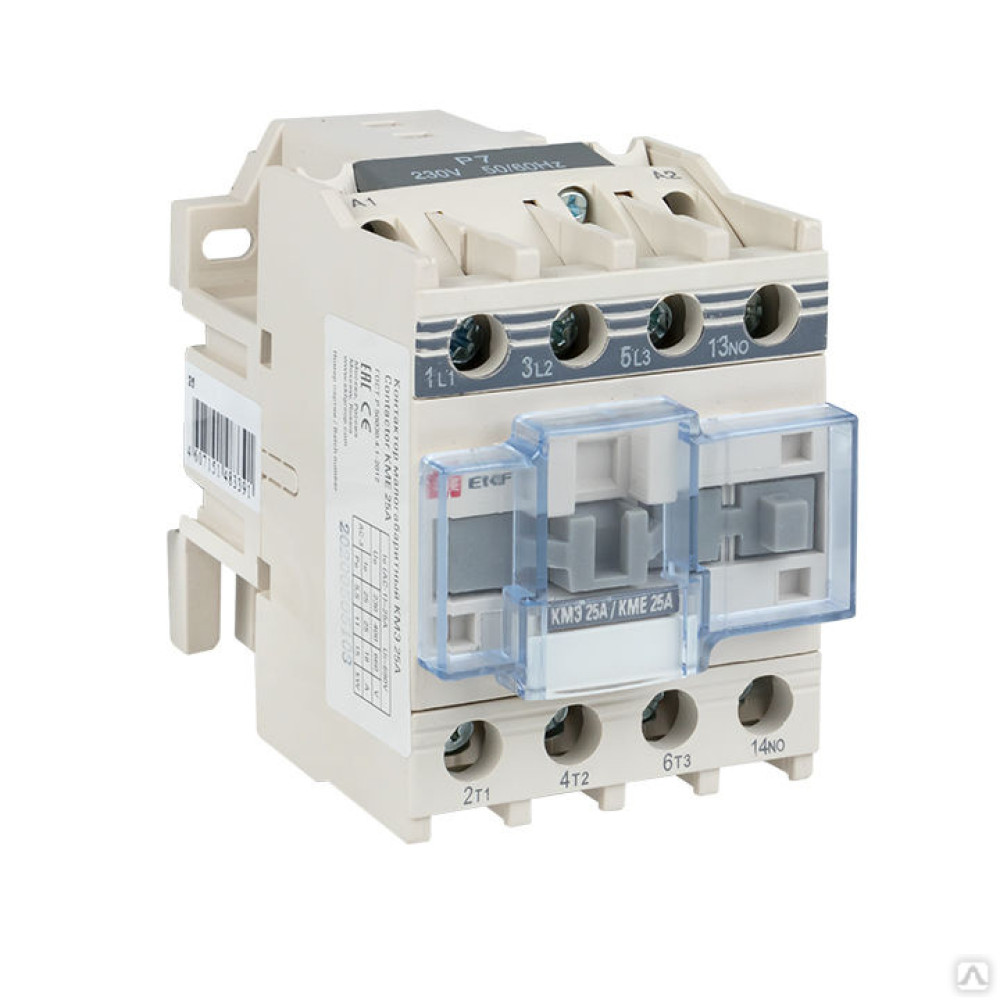

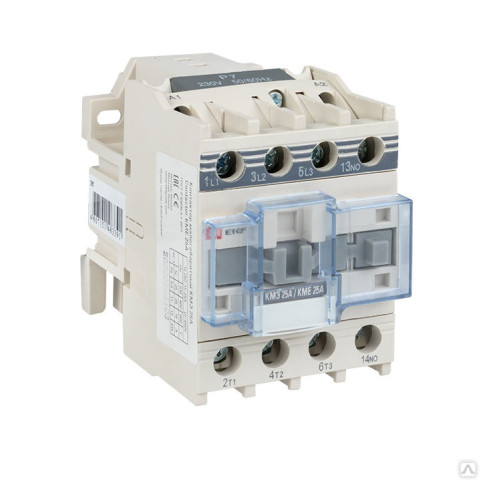

Контакторы КМЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КМЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты. Возможна коммутация алюминиевыми медным проводом
Статус
Регулярная
Номинальная рабочая мощность NEMA
6 кВт
Модульное исполнение
Нет
Номин. коммутируем. мощность при AC-3, 400 В
11 кВт
Количество нормально разомкнутых (НО) силовых контактов
3
Количество нормально замкнутых (НЗ) силовых контактов
0
Количество вспомогат. нормально разомкнутых (НО) контактов
1
Количество вспомогат. нормально замкнутых (НЗ) контактов
0
Номин. раб. ток Ie при AC-3, 400 В
25 А
Номин. раб. ток Ie при AC-1, 400 В
40 А
Номин. напряжение питания цепи управления Us AC 50 Гц
195,5...253 В
Номин. напряжение питания цепи управления Us AC 60 Гц
0...0 В
Номин. напряжение питания цепи управления Us постоян. тока DC
0...0 В
Тип подключения силовой электрич. цепи
Винтовое соединение
Тип напряжения управления
AC (перемен.)
Номин. раб. ток Ie при AC-4, 400 В
9 А
Номин. коммутируем. мощность при AC-4, 400 В
4 кВт
